Vielkanalanalysator TEBMCA2

Der Vielkanalanalysator TEBMCA2 ist eine Weiterentwicklung des Analysators TEBMCA aus dem Jahre 1996. Wie dieser enthält er einen Histogrammspeicher von 4K*24 Bit und ist in der Lage, mit ADC's zu kommunizieren, deren Interface dem Industriestandard (Canberra) entspricht.
Zusätzlich enthält TEBMCA2 auch die Logik für die Betriebsart "Multi Channel Scaling", die in der ersten Version noch in dem externen ADC implementiert war.

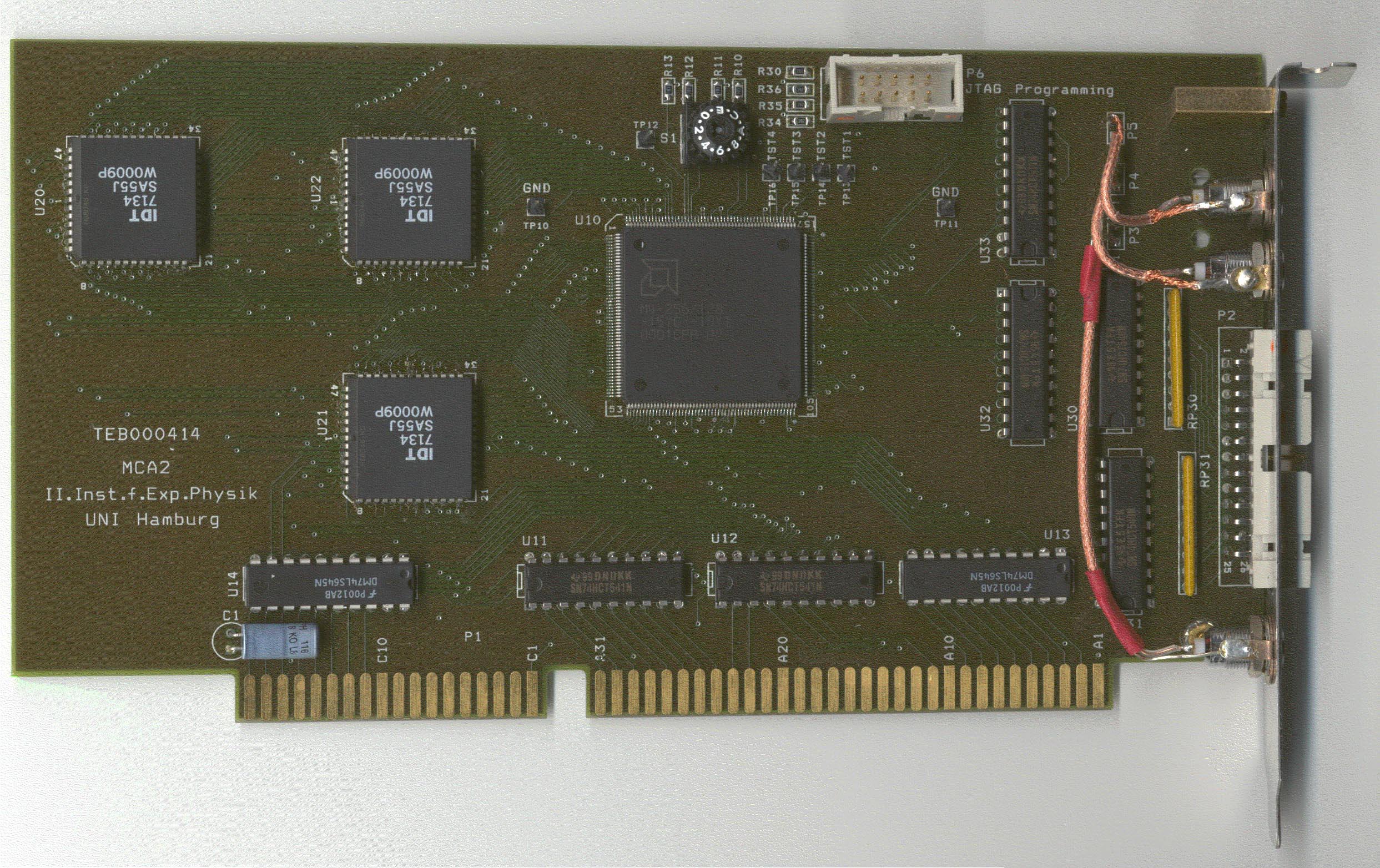

Der Analysator wurde wieder als Einsteckkarte für den AT-Bus im PC entwickelt. Er ist kompatibel zu früheren Software-Versionen, die allerdings nur den PHA Mode unterstützen. Das neue Release dagegen gestattet die Wahl zwischen beiden Betriebsarten.
Weitere Informationen finden sich im Manual.

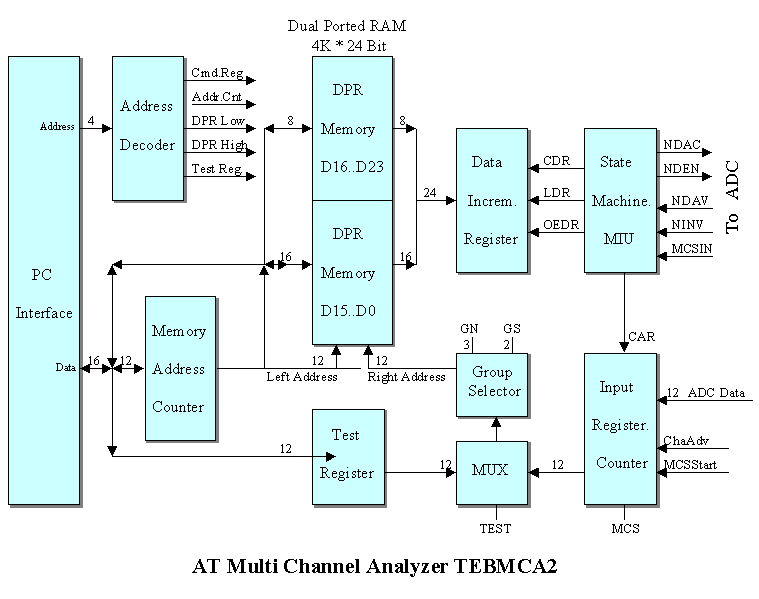

Blockschaltbild des Vielkanalanalysator TEBMCA2
